Brustphantom für Röntgen und CT "LUNGMAN"
Kyoto Kagaku PH-1
Das Mehrzweck-Trainingsmodell bietet Röntgen- und CT-Aufnahmen, die echten klinischen Bildern sehr nahe kommen. Es kann sowohl für die Ausbildung in Aufnahmetechnik und Bildinterpretation, als auch zur Gerätewartung und für die Forschung eingesetzt werden.
Produkteigenschaften
- Männlicher Brusttorso mit synthetischem Skelett. Wirbelsäule, Brustbein und Rippen sind eingebettet.
- Entnehmbarer Innenteil mit Mediastinum, Herz, Luftröhre, Bronchialbaum, Lungengefäßen und Abdomen-Block (ohne inner Strukturen).
- Stärke der Brustwand basiert auf klinischen CT-Daten.
- Abduzierte Armhaltung ermöglicht seitliches Röntgen und CT-Scannen.
- Bronchien- und Lungengefäße sind präzise 3-dimensional modelliert.
Optionales Zubehör für erweiterte Diagnostik:
- Simulierte Tumore und andere Läsionen (GGO) können beliebig in den einzelnen Lungenfeldern verteilt werden.
- Zusatzschalen für Brust und Rücken simulieren einen Patienten mit größerem Körpervolumen.
- Weibliche Brustschale gibt realistisch die Absorption der weiblichen Brust im Thorax-Röntgen wieder.
- Komponenten für Radioisotope für weiterreichende Forschungsanwendungen einschließlich PET-/CT-Bildfusionsevaluierungen.
- Set mit Radioisotopen-Behältereinsätzen wird anstatt der Standardeinsätze verwendet.
- Lungen bestehen aus formbarem Urethanschaum zum Anbringen von simulierten Tumoren oder Lungenknötchen.
Fertigkeiten & Ausbildungskompetenz
- Röntgen- und CT-Aufnahmetechnik und Bildinterpretation.
- Wartung und Einstellung von Geräten (Röhrenspannung, Röntgenfilme, CAD etc).
- Bewertung computergestützter Detektionssysteme (für 3D-Rekonstruktion).
- RI/CT- und PET/CT-Bildfusionsevaluierungen.
- Forschungsanwendungen: z.B. Referenzressource in einer Studie der FDA zur Bewertung von Methoden zur Größenabschätzung von Lungenknötchen (2013).

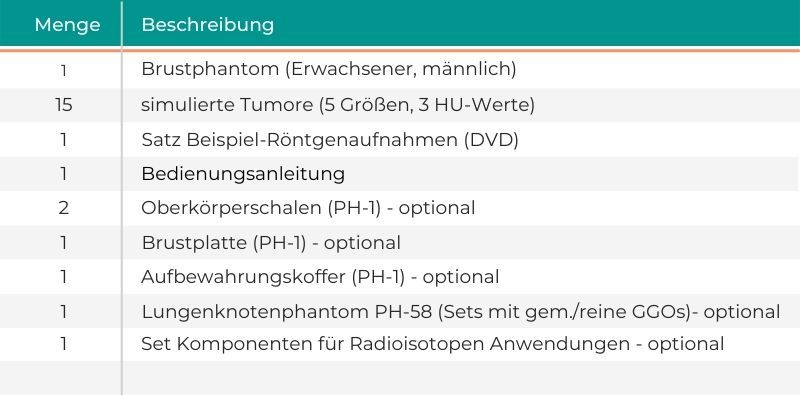

Setbestandteile / Technische Spezifikationen

- Phantomkörper: Abmessungen: 43x46 cm; Brustumfang: 94 cm
- Gewicht: 18 kg
- Phantommaterialien: Absorptionsraten entsprechen den jeweiligen Strukturen im menschlichen Körper.
- Weichgewebe: Harz auf Urethanbasis (spezifisches Gewicht: 1,06)
- Synthetischer Knochen: Epoxidharz (spezifisches Gewicht: 1,31)
- Enthält weder Metallteile noch Flüssigkeiten.

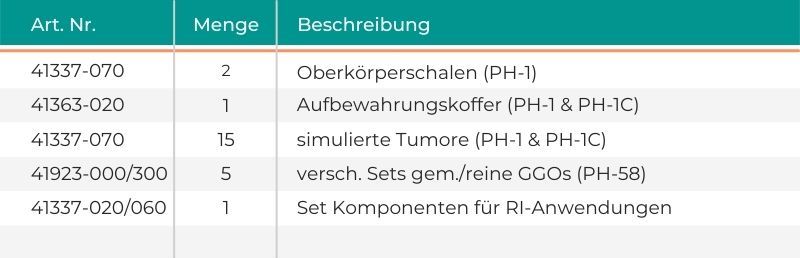

Ersatzteile & Verbrauchsmaterialien

Produktunterlagen zum Download / Video
- Referenzen/Publikationen:
- Xie, X., Zhao, Y., Snijder, R. A.,… Greuter, M. J. (2013): Sensitivity and accuracy of volumetry of pulmonary nodules on low-dose 16- and 64-row multi-detector CT: an anthropomorphic phantom study. European radiology, 23(1), 139‒147 Read_more:http://www.ncbi.nlm.nih.gov/pmc/articles/PMC3517707/
- Gomi, T., Nakajima, M., Fujiwara, H., Umeda, T. (2011): Comparison of Chest Dual-energy Subtraction Digital Tomosynthesis Imaging and Dual-energy Subtraction Radiography to Detect Simulated Pulmonary Nodules with and without Calcifications. Academic Radiology, 18(2), 191‒196. I Read more: http://www.ncbi.nlm.nih.gov/pubmed/21232683
